プレシジカ社製
光学式ガラスリングエンコーダ プロトタイプ

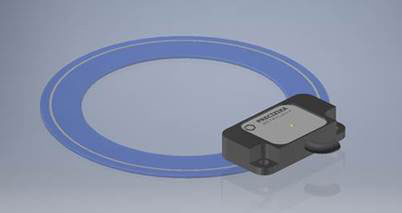

インクリメンタル測定 ガラスリングエンコーダ

• 1回転パルス数は200,000 PPR
• TTL出力
• ガラスディスクの寸法はφ4mmよりφ43mmです。分解能はディスク設計によります。より大きいガラスディスクを必要の場合には開発できます。
• 回転軸に直接取付又は接着して使用します。
• ディスク径により精度は影響を受けますが、大きいサイズのディスクで±10秒出します。
• センサーヘッドが正確に測定しているかを赤と緑のLEDで表示します。
• 読取りヘッドの大きさは15×10mmです。

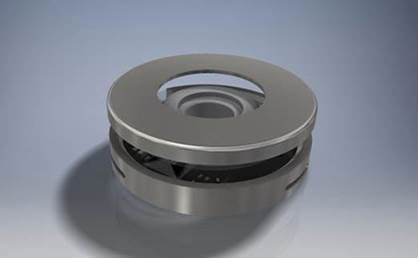

アブソリュート測定 リングエンコーダ

• ホローシャフトφ50H7mm
• 高さ（厚さ）10mm（低くすることは可能）
• 最大24ビット分解能
• 取付が良好な場合±5秒精度
• 信号　SSI, BiSS-C

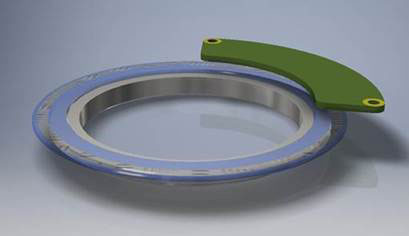

アブソリュート/インクリメンタル薄型エンコーダ

• 分解能24ビット
• 2個のセンサを使用して位置補正をすることにより精度±5秒を達成する
• 超小型で外径25mm厚さ7mm
• ホローシャフト軸穴を50mmまで大きくして、エンコーダの外径を90mm厚さ10mmを製作します。
