光学式リニアエンコーダ（高精度）
プレシジカ リニアエンコーダの出力信号

サイン波電流信号、バージョンA（～11μA）；U=＋5V±5％
  • l2 は l1 に遅れて出力（左から右へ動く時）
  • 出力信号 l1 、l2 は 1kΩ負荷時： 7～16μA
  • 原点信号値 l0 は 1kΩ負荷時： 2～8μA
  • l1 と l2 の位相差： 90°± 10°
  • l1 と l0 の位相差： 135°± 60°

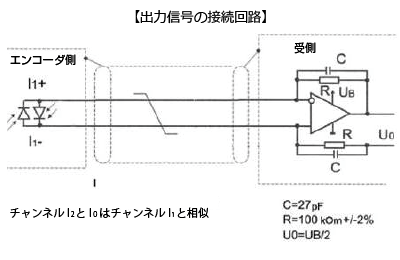

出力信号の接続回路図
サイン波電圧信号、バージョンAV（～1Vpp）；U=＋5V±5％
  • BはAに遅れて出力（左から右へ動く時）
  • 出力信号A、Bは 120Ω負荷時： 0.6～1.2V
  • 原点信号値Rは 120Ω負荷時： 0.2～0.8V
  • AとB 信号の位相差： 90°± 10°
  • AとR 信号の位相差： 135°± 60°

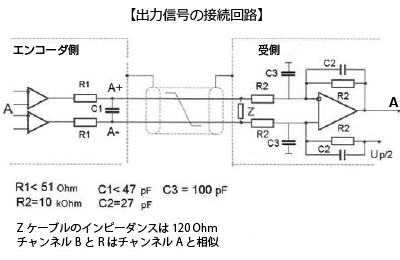

出力信号の接続回路図
TTL（）矩形波信号、バージョンF；U=＋5V±5％
  • U2はU1に遅れて出力（左から右へ動く時）
  • 20mA負荷時の出力信号レベル：
  • log “1” ≧ 2.4V; log “0” ≦ 0.5V
  • 最大応答時間：0.1 ～ 0.2 ms
  • 原点信号の遅れは最大で 0.1 μs

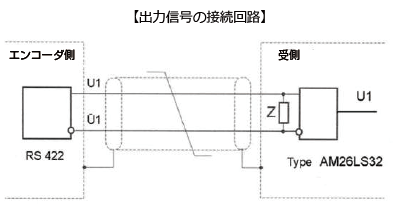

出力信号の接続回路図
HTL（）矩形波信号、バージョンF；U=＋(10～30V)±5％
  • U2はU1に遅れる（左から右へ動く時）
  • 20mA負荷時の出力信号レベル：
  • log “1” ≧ (U -2.0)V; log “0” ≦ 0.5V
  • 最大応答時間：0.3 ms
  • 原点信号の遅れは最大で 0.1 μs

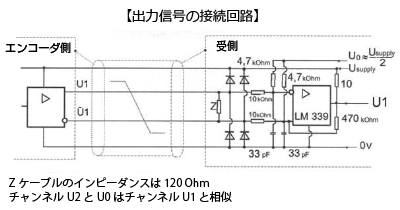

出力信号の接続回路図

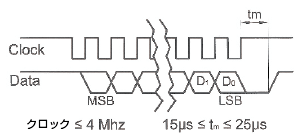

SSI信号
インターフェース SSI Binary - Gray
出力信号レベル EIA RS 485
クロックの周波数 160 Hz ÷ 4 MHz
n 位置ビット
TTD 3,28 ms ÷ 1,2 ns
UVW信号

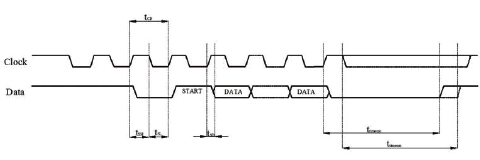

BiSS C
最小 最大
tCP100 ns2 × timeout, ns
tSH50 nstimeout, ns
tSL50 ns
tSD10 ns50 ns
timeout3,28 ms ÷ 100 ns
