AM36とAM58型は磁気式測定方式でインクリメンタルとアブソリュートシリアルSSI出力信号を選べます。
| AM58M | 他の機種についてはA58型のカタログ参照 |
| AM58B | |
| AM58C | |
| AM58C2 | |
| AM58C3 | |
| AM58D |

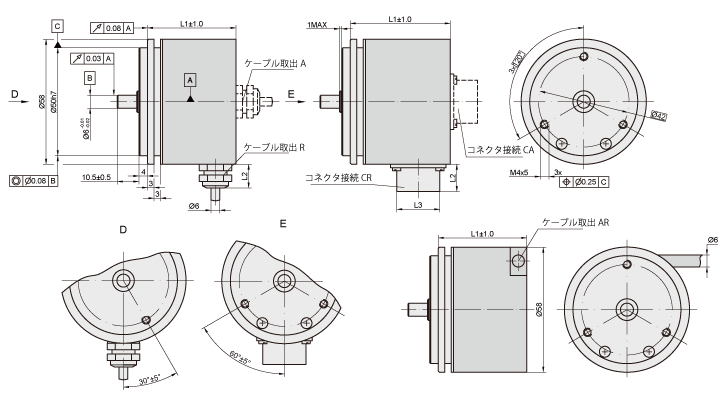

| コネクタ型/ ケーブル取出し |
ONC 軸方向 |
RS10 軸方向 |
C12、C9 軸方向 |
ONC 径方向 |
RS10 径方向 |
C12、C9 径方向 |
ケーブル 軸方向(A) |
ケーブル 径方向(R) |
アキシャル - ラジアル 万能型(AR) |
L1 | 41 mm | 41 mm | 41 mm | 54 mm | 53 mm | 53 mm | 41 mm | 41 mm | 43 mm |
|---|---|---|---|---|---|---|---|---|---|
| L2 | 16 mm | 9 mm | 22 mm | 16 mm | 9 mm | 22 mm | 12 mm | 12 mm | - |
| L3 | M24 | M14 | M23 | M24 | M14 | M23 | - | - | - |
| 最大軸回転速度 | 12000 rpm |
|---|---|
| 最大軸負荷 - 軸方向 - 径方向（軸端で） |
10N 20N |
| 起動トルク(20℃) | ≦ 0.01 Nm |
| 回転イナーシャ | < 15 gcm2 |
| 保護等級(IEC 529) | 最高 IP67 |
| 最大重量（ケーブル含まず） | 0.25 Kg |
| 運転温度 | -25℃～+85℃ |
| 保管温度 | -40℃～+125℃ |
| 最大湿度（結露不可） | 98% |
| 許容振動（55～2000Hz） | ≦ 100 m/s2 |
| 許容衝撃（5 ms） | ≦ 300 m/s2 |

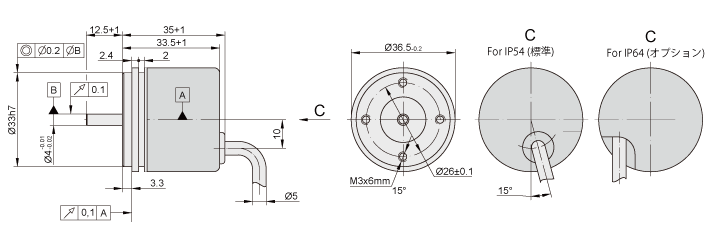

| 最大軸回転速度 | 10000 rpm |
|---|---|
| 最大軸負荷 - 軸方向 - 径方向（軸端で） |
5N 10N |
| 起動トルク(20℃) | ≦ 0.002 Nm |
| 回転イナーシャ | < 2 gcm2 |
| 保護等級(IEC 529) | 最高 IP64 |
| 最大重量（ケーブル含まず） | 0.07 Kg |
| 運転温度 | -25℃～+85℃ |
| 保管温度 | -40℃～+125℃ |
| 最大湿度（結露不可） | 98% |
| 許容振動（55～2000Hz） | ≦ 100 m/s2 |
| 許容衝撃（5 ms） | ≦ 300 m/s2 |
| 供給電圧 - 標準 - オプション |
+5 V ± 5% +(10～30)V ± 5% |
|---|---|
| 測定用光源 | LED |
| 精度 | ±0.3 秒 |
| 分解能 | 212(4096) |
| コード | バイナリー |

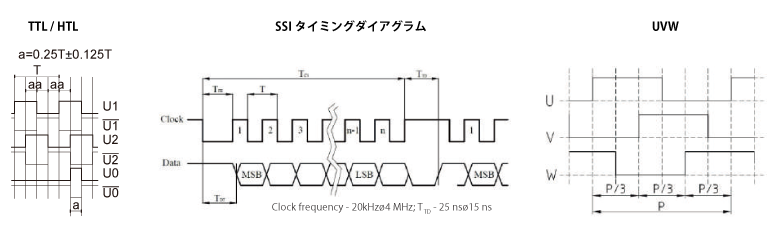

| 出力信号 - インクリメンタル - 同期シリアルインターフェース - コミュテーション |
TTL, HTL SSI UVW (極数 2, 4, 6, 8, 10, 12, 14, 16) |
| 最大操作周波数 | 300 kHz |
| 標準ケーブル長 | 1 m コネクタ無し |
| 最大ケーブル長 | 25 m |
| ケーブルコネクタ | C9 9 ピン 丸コネクタ |
C12 12 ピン 丸コネクタ |
D9 9 ピン 平コネクタ |
|---|---|---|---|
| カップリング | SC30 | ||
| エンコーダ機種 | 出力信号 | UVW信号用 極数 |
ビット数 | 電源電圧 | ケーブル長と 取出し方向 |
コネクタ形式 | カップリング |
|---|---|---|---|---|---|---|---|
|
36-AM36 58M-AM58M 58B-AM58B 58C-AM58C 58C2- AM58C2 58C3- AM58C3 58D-AM8D |
H1-TTL H2-UVW H3-TTL-UVW H4-TTL-SSI H5- TTL-UVW-SSI H6-HTL H7- HTL-UVW H8-HTL-UVW-SSI |
P2- 2 P4- 4 P6- 6 P8- 8 P10- 10 P12- 12 P14- 14 P16- 16 |
B6-6 B8-8 B10-10 B12-12 |
05V - +5V 30V - +(10 to 30) V |
A01 - 1m (軸方向) A02 - 2m (軸方向) R03 - 3m (径方向) |
W-コネクターなし D9-平形 9ピン C9-丸 9ピン C12-丸 12ピン PC10-丸 10ピン |
0 - カップリングなし 1 - カップリング付 |
