ボーゲン社製 アブソリュート磁気スケール(リニアエンコーダ)
超小型センサヘッド 磁気式リニアエンコーダ AKS17

アブソリュート磁気式リニアエンコーダ AKS17

モーションコントロールに最適な
アブソリュートセンサ AKS17

  • 直線及び磁気リング(回転)両方に使用できます。
  • 非接触で高速測定です。
特長
  • 超小型ケースでアブソリュート測定
  • 21から24ビットのアブソリュート分解能
  • 16ビットインクリメンタル分解能
  • センサヘッドに回路内蔵です
  • 非接触測定で損耗しない
  • ほこり、油、水、等に強い保護等級IP67
  • 各種リング径と磁気テープ長に対応
  • 自動制御、産業機械のアプリケーション向
  • 生命科学及びハイテク産業向

アブソリュート磁気式センサヘッドAKS17は直線と回転測定アプリケーションに最適です。
新開発のアブソリュート測定ヘッドAKS17は磁気リングと磁気スケールとの組み合わせで安価なアブソリュート測定システムをご提供します。 AKS17は直接測定で2350mmまで、回転磁気リングでは外径面及び端面での測定が可能で、外径は3サイズあります。 センサヘッドは出力信号にBiSS-CとSSIを用意してあります。同時にインクリメンタル信号出力を出します。 この21~24ビットの分解能のホローシャフト型のアブソリュートエンコーダは一般的な軸型エンコーダに比べて軸端に取付る場合に効果を発揮します。 センサヘッドの外形寸法は長さ28×巾16mm×高さ6.6mmで大へんコンパクトです。

仕様

アブソリュート分解能 21 ビット (128/127/120ノニオスコード)
22 ビット (256/255/240 ノニオスコード)
23 ビット (512/511/496 ノニオスコード)
24 ビット (1024/1023/992 ノニオスコード)
通信信号 1から16極ペア(UVW)
回転速度 tbd
センサ - スケール間距離 0.4 mm
供給電源 5 V ± 5 %
最大出力負荷 チャンネルごとに 50 mA
消費電力(負荷なし) < 120 mA ± 5 % (UB = 5,0 V)
LED 緑 LED = 作動良好
赤 LED = 作動不良 (取付位置調整要)
動作温度 -20 ~ +60 ℃
保存温度 -40 ~ +80 ℃
保護等級 IP67 (FFC コネクタ付)
インクリメンタル分解能 4ステップ内 4 ~ 262144
重さ ca. 2.5 g
磁気ピッチ 1.28 又は 1.50 mm
出力信号 アブソリュート出力信号、BiSS、SSI
インクリメンタル出力信号、ABZ、UVW、STEP、CW/CCW
 パラレル型(オプション1)直置型(オプション2)
リニアスケール
回転リング
(ラジアル型)
回転リング
(アキシャル型)

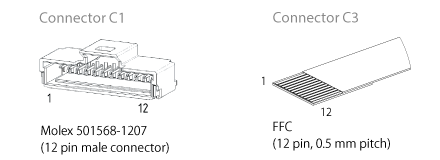

外径寸法(FFCコネクタ付)

キャリブレーション

各センサユニットはノニオスコードスケールの全測定長に渡って動かしてキャリブレーションをします。
ボーゲンソフトウェアによってPCによりキャリブレーションして下さい。
