ニューオール社製
アブソリュートリニアエンコーダ/リニアスケール
SHG-AF型(FANUC対応)

アブソリュートリニアエンコーダ/リニアスケール SHG-AF型
  • 小型で高性能のアブソリュートリニアエンコーダです。
  • FANUC対応ですので工作機械のアブソリュート制御にご使用下さい。

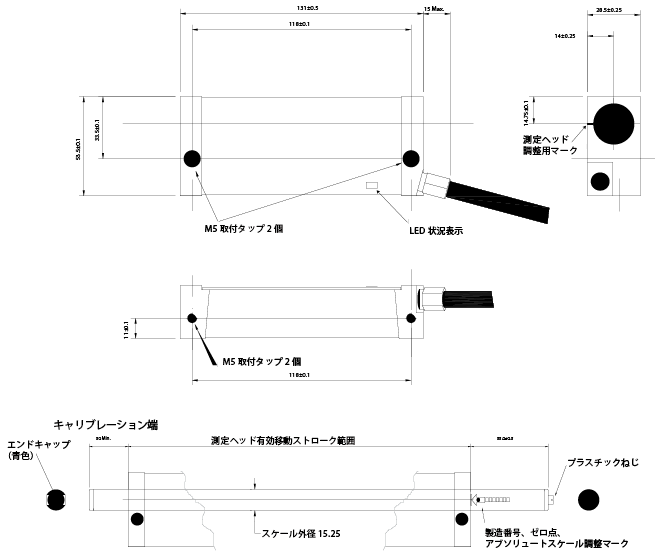

外形寸法

性能仕様

仕様 SHG-A2, SHG-A4, SHG-AB,
SHG-AF, SHG-AG,
SHG-AS, SHG-AV
SHG-TC オプション
型式 電磁誘導形 電磁誘導形
精度 ±10μm (±0.0004インチ) ±5μm (±0.0002インチ) 3 & 5μm (0.002インチ, 0.0002インチ)
分解能(μm/m) 1μm 1μm 0.5, 5, 10μm
分解能(インチ) 0.00005インチ 0.00005インチ 0.00002インチ
0.0002インチ
0.004インチ
原点形式 なし ディスタンスコード
原点位置 RS422時 毎10mmごと
SHG-AF, SHG-AVは原点なし
最大20mm移動(0.8インチ)
最大送り速度 SHG-A2 = 6m/s
SHG-A4 = 6m/s
SHG-AB = 6m/s
SHG-AF = 4m/s
SHG-AG = 6m/s
SHG-AS = 6m/s
SHG-AV = 4m/s
4m/s 1μm分解能時
最大加減速 10g / 98m/s2 (ヘッド移動時) 10g / 98m/s2 (ヘッド移動時)
電源 5VDC ±5% <80mA 5VDC ±5% <80mA
耐衝撃 (11ms) 100g / 980m/s2 (IEC 69-2-6) 100g / 980m/s2 (IEC 69-2-6)
耐振 (55-2000Hz) 30g / 294m/s2 (IEC 68-2-27) 30g / 294m/s2 (IEC 68-2-27)
保護等級 IP67 (IEC529) NEMA6適合
完全浸漬可
IP67 (IEC529) NEMA6適合
完全浸漬可

作動時温度 0 ~ 55℃ (32 ~ 131°F) 0 ~ 55℃ (32 ~ 131°F)
保管温度 -20 ~ 70℃ (-4 ~ 158°F) -20 ~ 70℃ (-4 ~ 158°F)
耐磁界強さ 3mT (30 ガウス) 3mT (30 ガウス)
放出磁界強さ 10mT (100 ガウス) 10mT (100 ガウス)
断面寸法 53.5 x 28.5mm (2 x 1インチ) 53.5 x 28.5mm (2 x 1インチ)
スケール材質 ステンレススチール ステンレススチール
線膨張係数 12ppm/℃ , 12×10-6 1/K 12ppm/℃ , 12×10-6 1/K
スケール外径 15.25mm (0.6インチ) 15.25mm (0.6インチ)
最大スケール
測定長
3500mm (138インチ) 3500mm (138インチ)
片持ち取付時の
最大測定長
350mm (14インチ) 350mm (14インチ)
サポート間
最大距離
1000mm (39インチ) 1000mm (39インチ)
スケール余裕長 254mm (10インチ) 254mm (10インチ) 測定長にプラスする
標準ケーブル 9芯シールド線ポリウレタン被覆 9芯シールド線ポリウレタン被覆 ステンレス製フレキ被覆
標準ケーブル長 0.5m (20インチ) 0.5m (20インチ)
ポリウレタン被覆線
の最小曲げ半径
25mm (1インチ) 25mm (1インチ) ステンレス製フレキは
50.8mm(2インチ)
最大ケーブル長 18m (708インチ) 18m (708インチ)
コネクター Dサブ15ピン (IP54,NEMA 6) Dサブ15ピン (IP54, NEMA 6) 19ピン (IP67, NEMA 6)
EMC対応 BS EN 50081-2 &
BS EN 50082-2
BS EN 50081-2 &
BS EN 50082-2
