プレシジカ社製
光学式インクリメンタルリニアエンコーダ/リニアスケール
L18型(小型高精度ガラススケール測定 1VPP出力)

光学式インクリメンタルリニアエンコーダ/リニアスケール L18型

耐塵・耐クーラントシールされたリニアエンコーダL18は機械本体の重要部分の動作(変位)位置の値と動作方向を電気信号に変換する機能を持っています。

このエンコーダはガラススケールとボールベアリングでガイドされた測定ヘッドで構成され中空のハウジングに収められています。

クーラントと切粉等の厳しい環境の中で動作させるため、エンコーダケースはリップ状のシールを持っています。 測定ヘッドの移動時にも追従してシールします。

清浄な空圧をハウジング内に供給することによりエンコーダの耐塵・耐クーラント能力はさらに向上します。

光電子式の読取りヘッドはサイン波出力又はTTL矩形波(RS422)の出力信号を発生します。

下記の3種類の出力信号が可能です。

  • L18-A: 11μAppのサイン波出力です。外部で電子的な細分化をして使用します。
  • L18-AV: 1Vppのサイン波出力です。外部で電子的な細分化をして使用します。
  • L18-F: 矩形波出力です。×1、×2、×5、×10、×25、×50の逓倍をして使用できます。

機械仕様

測定長(ML)mm 70; 120; 170; 220; 270; 320; 370; 420; 520; 620; 720; 820; 920; 1020; 1140; 1240
(中間寸法も製作します)
精度等級(1m 単位 20℃) ±10; ±5; ±3 µm (オプション)
ガラススケールのピッチ 20 µm; 40 µm (オプション)
原点位置(RI)
- 標準測定長 ML ≦ 1020 mm
- 標準測定長 ML > 1140 mm
- オプション

両端から35mm
両端から45mm
どの位置でも原点1個、又は2個以上の原点は50mmとびで設定
最大送り速度
- 逓倍が1、2、5、10の時
- 逓倍が25の時
- 逓倍が50の時

1 m/s
0.5 m/s
0.4 m/s
シール抵抗 < 3N
保護等級(IEC529)
- 空気与圧なし
- 空気与圧時(オプション)

IP53
IP64
重量 0.4 kg + 0.8 kg/m
動作温度 0 ~ +50℃
保管温度 -20 ~ +70℃
振動許容値(40 to 2000 Hz) ≦ 30 m/s2
衝撃許容値(11 ms) ≦ 100 m/s2

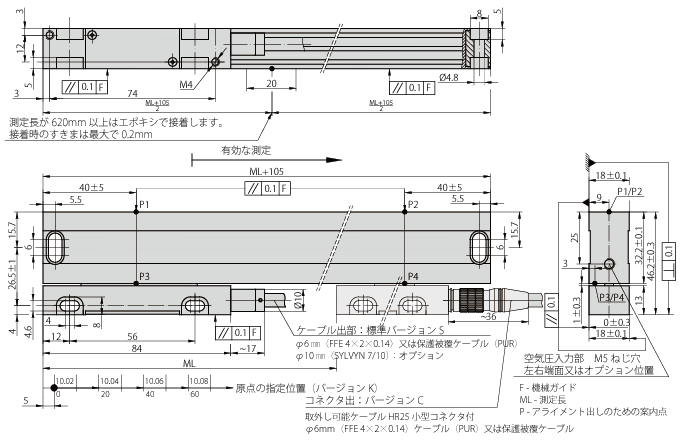

光学式インクリメンタルリニアエンコーダ/リニアスケール L18型 寸法図

電気仕様

バージョン L18-A サイン波 11 μApp L18-AV サイン波 1 Vpp L18-F 矩形波 TTL
供給電源 +5 V ± 5% / < 90 mA +5 V ± 5% < 120 mA +5 V ± 5% / < 120 mA
光源 LED LED LED
分解能 受側の分割による 受側の分割による 5; 2.5; 1; 0.5; 0.2; 0.1 µm
(4逓倍後)
出力信号 1kΩ負荷時の位相差90°ずれ
2個のサイン波出力 l1 と l2
- l1 = 7-16 µA
- l2 = 7-16 µA
120Ω負荷時のサイン波
+A/-A と +B/-B 出力
- A = 0.6-1.2 V
- B = 0.6-1.2 V
負荷電流20mA時の信号レベル
矩形波 U1/U1 と U2/U2
- low (logic ”0”) ≦ 0.5 V
- high (logic ”1”) ≧ 2.4 V
原点信号 1kΩ負荷時の一周期で
l0 ピーク信号
- l0 = 2-8μA(使用機器)
120Ω負荷時の一周期での
+R と -R の信号強さ
- R = 0.2-0.8 V(使用機器)
20mA負荷時の一周期で
矩形波U0/U0出力の信号強さ
- low (logic “0”) < 0.5 V
- high (logic “1”) > 2.4 V
最大使用周波数 50 kHz 50 kHz 50 kHz:逓倍が1、2、5、10時
1000 kHz:逓倍が25、50時
信号方向 測定ヘッドが左から右へ動く時
l2 は l1 より90°遅れる
測定ヘッドが左から右へ動く時
B は A より90°遅れる
測定ヘッドが左から右へ動く時
U2 は U1 より遅れる
標準ケーブル長 3m(コネクター含まず) 3m(コネクター含まず) 3m(コネクター含まず)
最大ケーブル長 5m 25m 25m
出力信号

注意:延長ケーブルを使用の場合は電源線径は 0.5mm 以上として下さい。

アクセサリ

ケーブル付コネクタ
B12
12 ピン
丸形コネクタ
C9
9 ピン
丸形コネクタ
C12
12 ピン
丸形コネクタ
D9
9 ピン
平形コネクタ
D15
15 ピン
平形コネクタ
RS10
10 ピン
丸形コネクタ
ONC
10 ピン
丸形コネクタ
HR25
8 ピン
丸形ミニコネクタ
位置表示器
CS3000 CS5000
信号変換器
NK

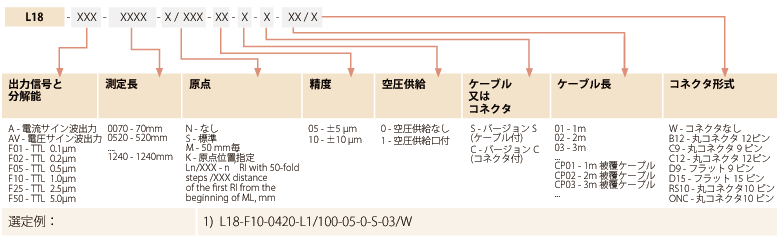

型番構成
