ニューオール社製
インクリメンタルリニアエンコーダ/リニアスケール
SHG-TT型(標準タイプ)

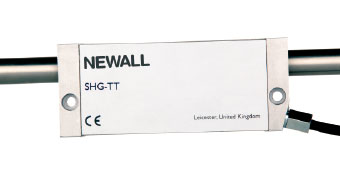

インクリメンタルリニアエンコーダ/リニアスケール SHG-TT型
  • 工作機械向の標準タイプ
    高精度・高耐久で水、油の浸漬使用可能です。

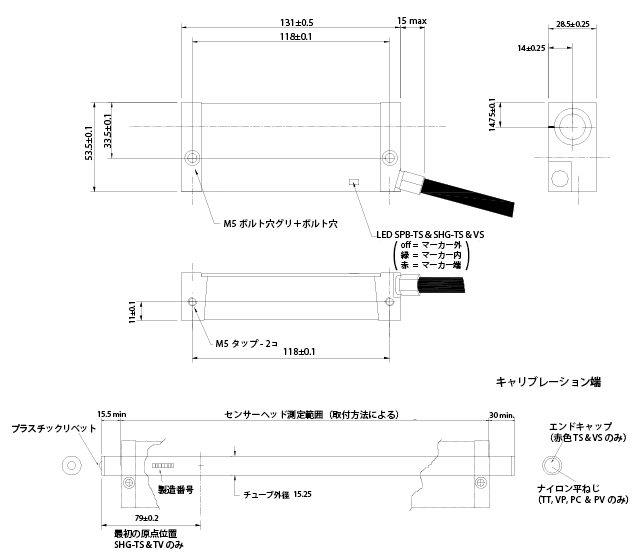

外形寸法

性能仕様

仕様 SHG-TT, SHG-VP,
SHG-PC, SHG-PV
SHG-TS, SHG-VS オプション
型式 電磁誘導形 電磁誘導形
精度 ±10μm (±0.0004インチ) ±10μm (±0.0004インチ)
分解能(μm/m) 1μm TS = 1μm VS = 20μm via SCC200 0.5, 2, 5 & 10μm
分解能(インチ) 0.00005インチ 0.0005インチ 0.00002インチ
0.0001インチ
0.0002インチ
0.0005インチ
原点形式 周期位置 単位置
原点位置 毎12.7mm (0.5インチ) 毎50.8mmごとに1から8ヶ所を選定
最大送り速度 SHG-TT = 2m/s 1μm分解能時
SHG-VP = 4m/s 1μm分解能時
SHG-PC = 2m/s 1μm分解能時
SHG-PV = 2m/s 1μm分解能時
SHG-TS = 2m/s 1μm分解能時
SHG-VS = 4m/s 20μm

最大加減速 10g / 98m/s2 (ヘッド移動時) 10g / 98m/s2 (ヘッド移動時)
電源 5VDC ±5% <80mA 5VDC ±5% <80mA
耐衝撃 (11ms) 100g / 980m/s2 (IEC 69-2-6) 100g / 980m/s2 (IEC 69-2-6)
耐振
(55-2000Hz)
30g / 294m/s2 (IEC 68-2-27) 30g / 294m/s2 (IEC 68-2-27)
保護等級 IP67 (IEC529適合)
完全浸漬可
NEMA6適合
IP67 (IEC529適合)
完全浸漬可
NEMA6適合

作動時温度 0 ~ 55℃ (32 ~ 131°F) 0 ~ 55℃ (32 ~ 131°F)
保管温度 -20 ~ 70℃ (-4 ~ 158°F) -20 ~ 70℃ (-4 ~ 158°F)
耐磁界強さ 100mT (1000 ガウス) 100mT (1000 ガウス)
放出磁界強さ 1mT以下 1mT以下
断面寸法 53.5 x 28.5mm (2 x 1インチ) 53.5 x 28.5mm (2 x 1インチ)
スケール材質 ステンレススチール ステンレススチール
線膨張係数 12ppm/℃ , 12×10-6 1/K 12ppm/℃ , 12×10-6 1/K
スケール外径 15.25mm (0.6インチ) 15.25mm (0.6インチ)
最大スケール
測定長
12,000mm (472インチ)* 12,000mm (472インチ)*
片持ち取付時の
最大測定長
350mm (14インチ) 350mm (14インチ)
サポート間
最大距離
1500mm (59インチ)** 1500mm (59インチ)**
スケール余裕長 254mm (10インチ) 254mm (10インチ) 測定長にプラスする
標準ケーブル 9芯シールド線ポリウレタン被覆 9芯シールド線ポリウレタン被覆 ステンレス製強力被覆
標準ケーブル長 0.5m (20インチ) 0.5m (20インチ)
最小曲げ半径 25mm (1インチ) 25mm (1インチ) ステンレス製フレキ被覆
50.8mm(2インチ)
最大ケーブル長 22m (866インチ) 22m (866インチ)
コネクター SHG-TT,SHG-VP,SHG-VV,SHG-VM
=Dサブ9ピン(IP54,NEMA 3)

SHG-PC,SHG-PV
=15Pin D Type(IP54,NEMA 3)
Dサブ9ピン (IP54, NEMA 3) SHG-TT,SHG-VP,
SHG-TS,SHG-VS
=12pin(IP67,NEMA 6)

SHG-PC,SHG-PV
=19Pin(IP67,NEMA 6)
EMC対応 BS EN 50081-2 &
BS EN 50082-2
BS EN 50081-2 &
BS EN 50082-2


* リクエストによりスケールは長尺も製作可能です。
** 2540mm(100インチ)以上の長さのスケール対応します。
