ボーゲン社製 超小型磁気式アブソリュート回転エンコーダ AKS17+RMSN
RMSN回転（ロータリー）スケール ノギス方式

RMSN回転（ロータリー）スケール ノギス方式

シンプル・高精度・経済的。
RMSNによる動作と位置測定。

  • 回転位置測定
  • ノギス（副尺）測定方式

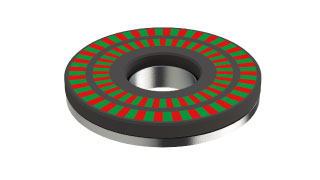

  • フェライト磁石の主トラックと副トラックを結合させたアブソリュート磁気リング
概要
  • 標準と高精度の要求に対応します
  • 2又は3相の磁化トラック方式
  • 1.28と1.5他の多種の磁極ピッチ
  • 多種のスケール配置
  • 特殊／専用のアプリケーションに対応します
  • 非接触の測定で摩耗しない
  • 粉塵、クーラント、水、油に耐久性あり
  • 多種レンジ（ピッチ、巾、外径）の磁気リング
  • 特殊アプリケーション用に多種の磁気材料を用意

RSMNロータリー磁気スケール（リング）は連続／不連続の通信他の多種位置決め制御に使用できます。 ボーゲン（BOGEN）製の回転リングスケールは端面、外周、内周測定用を製作しています。製造は試作より初めて多量生産に対応できます。 BOGEN製のセンサとの組み合わせにより多種の磁極ピッチを選定でき、最高精度を実現します。

専用回転磁気リング

ご要求の寸法と磁極数の専用の回転磁気リングを安価に提供します。 ボーゲン（BOGEN）社は低価格で多様な仕様と生産に対応します。ぜひ貴社の要求仕様でお問い合わせ下さい。

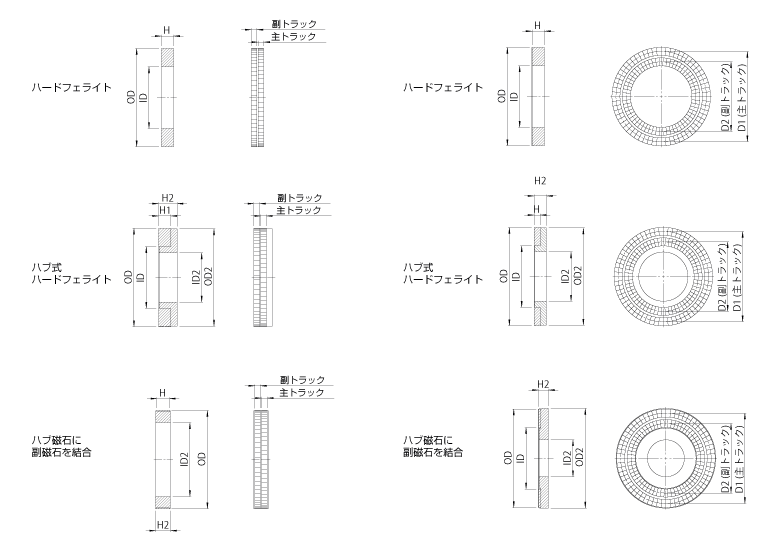

外径寸法

端面RMSNリング寸法（アキシャル）

オーダーNo. コード番号 主 - 副
トラック
関係		 磁極
ピッチ		 外径
(OD)		 外径
(OD2)		 内径
(ID)		 内径
(ID2)		 厚さ
(H)		 厚さ
(H2)		 主トラック
外径
(D1)		 副トラック
外径
(D2)
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
51558 RMSN16-15A-1.28-E-S 16-15 1.28 15.50 17.00 3.00 5.00 - 7.00 13.04 5.84
51701 RMSN16-15A-1.28-E-S 16-15 1.28 15.50 16.00 3.00 3.00 - 6.00 13.04 5.84
51216 RMSN32-31A-1.28-E-S 32-31 1.28 29.00 29.80 15.10 10.00 - 6.00 26.08 18.88
51499 RMSN32-31A-1.28-E-S 32-31 1.28 29.00 29.00 15.10 11.00 - 6.00 26.08 18.88
51217 RMSN32-31A-1.28-F-A 32-31 1.28 30.00 29.80 11.50 10.00 2.50 6.00 26.08 18.88
51694 RMSN32-31A-1.50-F-A 32-31 1.50 34.00 33.60 20.40 15.70 2.00 6.00 30.56 23.36
51352 RMSN32-31A-1.50-E-S 32-31 1.50 33.50 34.00 20.00 19.00 - 6.00 30.56 23.36
51353 RMSN32-31A-1.50-E-S 32-31 1.50 33.50 34.00 20.00 16.00 - 6.00 30.56 23.36

外径RMSNリング寸法（ラジアル）

オーダーNo. コード番号 主 - 副
トラック
関係		 磁極
ピッチ		 外径
(OD)		 外径
(OD2)		 内径
(ID)		 内径
(ID2)		 厚さ
(H)		 厚さ
(H2)
[mm] [mm] [mm] [mm] [mm] [mm] [mm]
51218 RMSN32-31-1.28-F-A 32-31 1.28 24.50 24.00 17.00 10.00 6.00 7.00
51467 RMSN32-31-1.28-F-A 32-31 1.28 24.50 24.00 17.00 16.35 6.00 10.00
51269 RMSN64-63-1.28-F-A 64-63 1.28 50.55 50.00 38.00 31.00 8.00 9.50
51356 RMSN64-63-1.28-E-S 64-63 1.28 50.55 - 48.55 25.00 10.00 11.00
51521 RMSN64-63-1.50-F-A 64-63 1.50 59.50 50.00 43.50 35.00 6.00 7.50
51529 RMSN64-63-1.50-E-S 64-63 1.50 59.60 - 57.60 52.60 6.00 6.00

型番選定

RMSN M-NS - P - M - H - G - P
  コード 説明
M-N 極数の組合せ   極数組合せ：主 - 副、例　32-31
S 磁極面   ラジアル：外周
A アキシャル：端面
P 磁極ピッチ   主トラックの磁極ピッチ（mm）　例：1.28
M 磁化材料 F ハードフェライト（8/22）
E フェライトの接着材
V フェライト結合材
P 焼結フェライト材
H ハブ材 A アルミニウム
S 鋼
M シートメタル
G 精度等級   300秒
G... 300秒以下の精度要求
P 保護   保護なし
S ステンレス保護
F 繊維
P プラスチック

型番選定例

例1)　RMSN32-31-1.28-E-A-G100
ノニオス磁気リング、 主リング32極 - 副リング31極、 磁化面は外周（ラジアル）、 磁極ピッチ1.28mm、 フェライト材の接着リング、 ハブの材料はアルミニウム、 精度等級は100秒
例2)　RMSN64-63A-1.50-E-S-S
ノニオス磁気リング、 主リング64極 - 副リング63極、 磁化面は端面（アキシャル）、 磁極ピッチ1.50mm、 磁気リング材はフェライト接着、 ハブ材は鋼、 精度等級は300秒、 ステンレスの保護付
