NEWALLのDP500位置表示システムはフライス盤は旋盤の切削位置の測定と表示により使い易く、機械の信頼性と価値を高めることができます。 DP500 DROシステムはニューオールの電磁誘導式LT型リニアスケールを使用して環境の厳しい使用において高精度の位置表示を可能とします。
ニューオール社製
DP500 フライス盤・旋盤用 DROパッケージ
仕様
- 円周の穴明け加工機能
- ツールオフセット機能
- アブソリュート／インクリメンタル位置表示
- インチ／ミリ変換
- 半径／直径読取り
- 分解能切換スイッチ
- データプリセット／ゼロリセット
- 原点復帰
- センター決め
ニューオール使用の有利性
- DPOシステムは30年以上の生産実績により信頼性が高い。
- エンコーダは保護等級IP67で、全ての測定と電気部品は厳しい環境からシール保護されています。
- 厳しい工場環境の中でも高精度の読み取りを長期間にわたり可能とします。
- 掃除やメンテナンスは不要です。
- 電磁誘導測定方式によりショックと振動への耐久性
- 表示器はガラスを使用せず、傷や破損がありません。

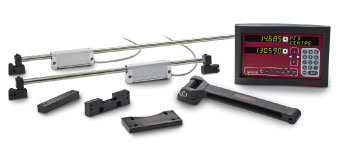

DP500パッケージは取付完成にすべての部品がセットされています
- DP500 DRO（2軸又は3軸用）
- リニアスケールLT型は3.5m長の金属被覆ケーブル付です。
- スケール取付ブラケット部品付属
- 表示器の取付アームと金物付
- 読取りヘッドの取付ブラケットと金物付
- パッケージは取付金物なしでも供給します。
| DP500旋盤用パッケージ |
|---|
| 測定長 |
| ミリ |
| 152 x 1016 |
| 203 x 1016 |
| 254 x 1016 |
| 152 x 1524 |
| 203 x 1524 |
| 254 x 1524 |
| 305 x 1524 |
| 356 x 1524 |
| 152 x 1829 |
| 203 x 1829 |
| 254 x 1829 |
| 305 x 1829 |
| 356 x 1829 |
| 152 x 2032 |
| 203 x 2032 |
| 254 x 2032 |
| 305 x 2032 |
| 356 x 2032 |
長方向（X）軸はスペロシンエンコーダLT型
径方向（Z）軸はマイクロシンエンコーダ又はスペロシンエンコーダLT型
| DP500フライス盤用パッケージ | |
|---|---|
| 測定長 | 軸数 |
| ミリ | |
| 305 x 762 | 2 Axes |
| 305 x 762 x 152 | 3 Axes w/Quill |
| 305 x 762 x 406 | 3 Axes w/Knee |
| 305 x 914 | 2 Axes |
| 305 x 914 x 152 | 3 Axes w/Quill |
| 305 x 914 x 406 | 3 Axes w/Knee |
| 356 x 914 | 2 Axes |
| 356 x 914 x 152 | 3 Axes w/Quill |
| 356 x 914 x 406 | 3 Axes w/Knee |
| 406 x 914 | 2 Axes |
| 406 x 914 x 152 | 3 Axes w/Quill |
| 406 x 914 x 406 | 3 Axes w/Knee |
XYZ軸フライス盤パッケージはスペロシンLTエンコーダ
Z軸（クイル軸）用はマイクロシンLTエンコーダ
