磁気式アブソリュートリニアエンコーダMK型は、最大50mまで測定できます。測定精度は最大±35μ（測定ヘッド）です。出力信号はSSI又はBiSSの2種です。
オプションとして1VppのAB相90°差のサイン信号出力を用意しております。
プレシジカ社製 アブソリュート磁気スケール（リニアエンコーダ）
非接触測定 磁気式リニアエンコーダ MK型

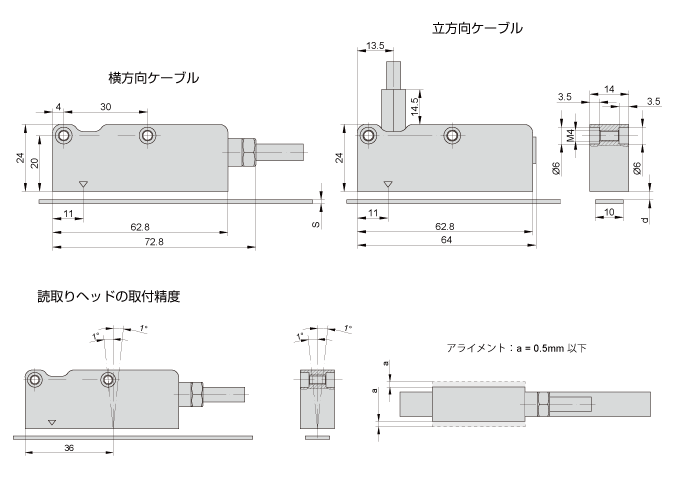

機械仕様
| Value , mm | MP200A | MP200A + CV | MP200A + SP |
|---|---|---|---|
| s | 1.3 | 1.6 | 2.1 |
| d | 0.3 ÷ 1.0 | 0.7 MAX | 0.2 MAX |
- s - 厚さ
- d - ヘッドと磁気テープMP間距離、又は保護カバーCV/SP間距離
MK読取りヘッド仕様

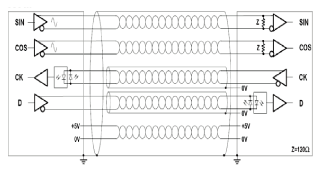

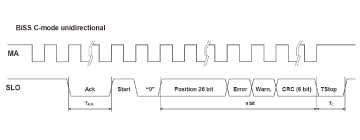

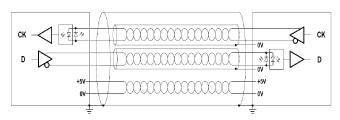

| 磁極ピッチ | 2 + 2 mm |
|---|---|
| 測定長（ML） | 最大30 m |
| インクリメンタル信号出力 | サイン波 1Vpp（オプション） |
| 分解能 1Vpp | 1 μm（CNC分割による） |
| 繰り返し精度 | ± 1 分解能 |
| 磁極ピッチ | 2 mm |
| 出力信号 | SSI or BiSS |
| アブソリュート分解能 | 500 , 100 , 50 , 10 , 5 , 1 μm |
| 精度 | ± 15μm |
| 最大送り速度 | 300 m/min |
| 電源入力 | （5～28V）DC ±5% |
| 消費電力 | 150 mA max.（with R = 120Ω） |
| 保護等級（EN60529） | IP67 |
| 作動温度 | 0 ～ 50℃ |
| 保管温度 | -20 ～ +70℃ |
| 許容湿度 | 100%（結露不可） |
| 許容振動(55～2000 Hz) | 200 m/s2 |
| 許容衝撃(11 ms) | 1000 m/s2 |
| 読取りヘッド重量 | 80 g |
| 電気的保護 | 入力電源極逆接続、出力信号の短絡 |
| ケーブル長 | 標準2m , 最大25m（入力電源5V時 100m） |
