プレシジカ社製
光学式アブソリュートリニアエンコーダ LK24型
(アブソリュートリニアスケールLK24)

光学式アブソリュートリニアエンコーダ LK24型

標準シールドのアブソリュートリニアエンコーダLK24 は機械本体の重要部分の動作(変位)位置の絶対値を電気信号に変換する機能をもっています。

エンコーダはガラススケールを強固なハウジングに固定され、測定ヘッドはボールベアリングガイドされてハウジングに取付られています。

切粉や切削クーラント等の厳しい環境の中で作動させるため、エンコーダは2個のリップシールで保護されています。
清浄空気をエンコーダハウジング内に供給して保護を強化することもできます。

アブソリュート出力信号はシリアル信号 SSI又はBiSS Cの2種類があります。
オプションとして2個の90度位置違いのアナログサイン信号 1Vppもあります。

機械仕様

測定長(ML)mm 70, 120, 170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 720, 770, 820, 920, 1024,
1140, 1240, 1340, 1440, 1540, 1640, 1740, 1840, 2040, 2240, 2440, 2640, 2840,
3040, 3240
インクリメンタル信号 サイン信号 1 Vpp (オプション)
分解能 1Vpp 最小0.1 µm(CNCの分割能力によります)
シリアルインターフェース SSI or BiSS
アブソリュート測定の分解能 1 μm, 0.1 μm
精度等級(1 m 単位、20℃)
- 標準タイプ
- 高精度タイプ

± 3 μm
± 1 μm
格子ピッチ(T) 20 μm
最大送り速度 120 m/min
最大加速度 30 m/s2
移動最小推力 < 4N; ≦ 2.5N (オプション)
電源供給 +5V ± 5%
消費電力 max 340 mA (with R=120Ω)
保護等級(EN 60529)
- 不与圧時
- 与圧時

IP54
IP64
重量 0.4 kg + 2.8 kg/m
作動時温度 0 ~ +50℃
保管温度 -20 ~ +70℃
許容湿度(結露不可) 20 ~ 80%
許容振動(55...2000 Hz) ≦ 100 m/s2
許容衝撃(11 ms) ≦ 150 m/s2
重量 0.42 kg +1,32kg/m
標準ケーブル長/最大ケーブル長 2.0/25.0(100 m 電源 5V 時)
電気的保護 供給電源の極の間違い
出力線のショート

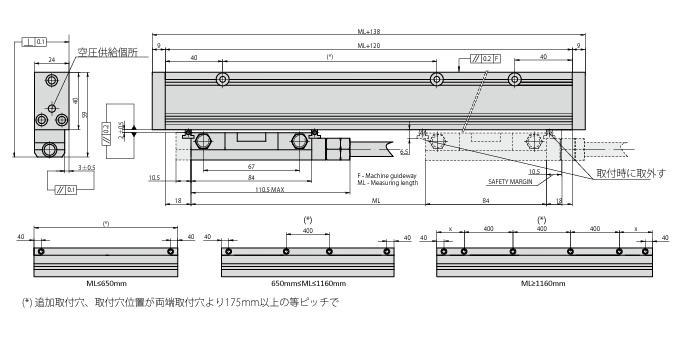

光学式アブソリュートリニアエンコーダ LK24型 寸法図

出力信号

SSI Version
インターフェース SSI Binary - Gray
信号レベル EIA RS 485
クロック周波数 0.1 φ 1.2 MHz
n ポジションbit
TC 10 φ 20 μm

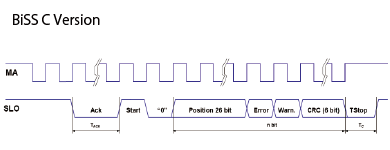

BiSS Version
インターフェース BiSS C unidirectional
信号レベル EIA RS 485
クロック周波数 0.1 φ 4 MHz
n 26 + 2 + 6 bit
TC 12 φ 20 μm

ケーブル

SSI-BiSS信号用にシールドツイストペア―ケーブルのフレキシブルケーブルを使用しています。

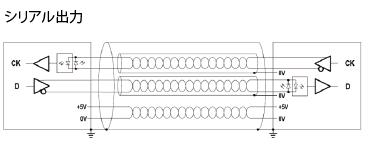

シリアル出力

シリアル信号用ケーブル:

  • φ7㎜ 6芯シールドケーブル:耐油性のPVC被覆線、フレキシブルで往復動作に向いています。
  • 導線の断面:電源線 0.25 mm2、信号線 0.25 mm2
  • ケーブルの最小曲げ半径は 35 mm

ケーブル延長の場合は下記が必要です。

  • ケーブルのシールドとコネクタボディへの接続
  • 測定ヘッドへの電源供給は 5V
アナログ出力+シリアル出力

アナログ出力+シリアル出力のケーブル:

  • φ7.1 mm - 10 芯ケーブル、PUR被覆線
  • 導線の断面:電源線 0.35 mm2
    信号線 0.10 mm2
  • ケーブルの最小曲げ半径 45 mm

アクセサリ

ケーブルコネクタ
B12
12 ピン 丸形コネクタ
C9
9 ピン 丸形コネクタ
C12
12 ピン 丸形コネクタ
D9
9 ピン 平形コネクタ
D15
15 ピン 平形コネクタ

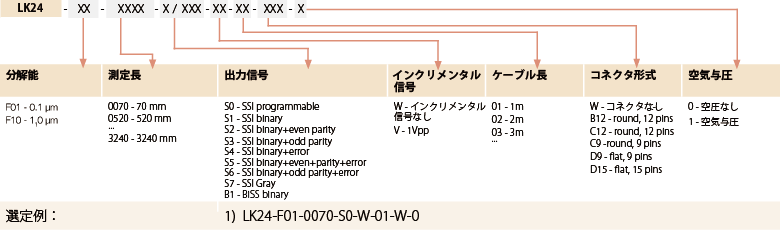

型番構成
